电缆名称Name of cable

实芯聚丙烯绝缘同轴电缆Solid polypropylene insulated coaxial cables

电缆型号Type of cable

RG174LL

执行标准Standard

MIL-C-17

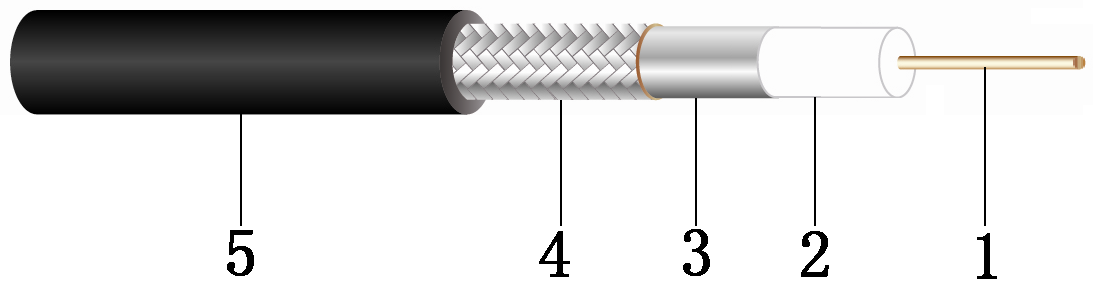

一、产品结构图Structure diagram of product

二、产品规格尺寸Size of product

序号No.

项目 Item

结构Structure

材质Material

颜色Color

1

内导体Inner conductor

7/0.16±0.01 mm

铜包钢CCS

黄色Yellow

2

绝缘层Insulation

1.52±0.10mm

聚丙烯PP

白色White

3

纵包Folia

1.60±0.10mm

铝箔Aluminum foil

银灰色Silver gray

4

编织Wire braid

80*0.10mm

镀锡铜丝Tinned copper

银灰色Silver gray

5

外护层Jacket

2.80±0.10mm

耐寒聚氯乙烯PVC

黑色Black

6

标志Making

-

三、产品物理电气性能Electrical physical and properties of product

项目 Item

单位Unit

典型值Value

电容Capacitance

pF/m

100±5

阻抗 Impedance

Ω

50±2

速率Velocity ratio

%

66

弯曲半径 Bent radius

mm

14

******工作电压 Max voltage

VMS

1500

******工作频率 Max Frequency

MHz

6000

温度范围 Temperature scope

℃

-40~ +105

20℃时衰减（允许误差15%）

Attenuation constant at 20℃（Permissible error 15%）

100MHz

dB/100m

19

200MHz

dB/100m

37

400MHz

dB/100m

53

800MHz

dB/100m

75

1000MHz

dB/100m

91

1400MHz

dB/100m

102

1500MHz

dB/100m

106

1800MHz

dB/100m

117

2000MHz

dB/100m

132

2500MHz

dB/100m

137

3000MHz

dB/100m

152

4000MHz

dB/100m

180

5000MHz

dB/100m

207

5500MHz

dB/100m

219

6000MHz

dB/100m

231
