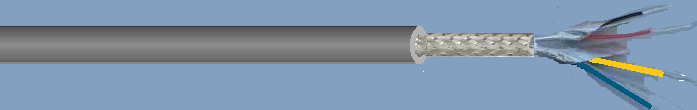

工业机器人柔软电缆
日期：2021-08-12
一、产品使用说明
本产品主要应用于工业机器人、机械臂、拖链用途的设备，以及工业自动化设备，有固定式及移动式两种，能够承受三轴或三轴以上可重复自动控制操作。
二、产品标准及电压等级
工业机器人电缆执行规范TICW21-2019，根据不同的电缆结构设计，电缆有如下额定电压
动力电缆：0.6/1kV,450/750V（包括伺服电缆动力线芯）
控制电缆：300/500V及以下（包括伺服电缆控制线芯）
信号电缆：30V
三、产品导体组成
导体采用GB/T3956-2008中的第5种或第6种导体结构，可选用裸铜或镀锡铜导体。可根据用的用途采用特殊的导体结构，可采铜皮软线或其它加强丝加强。
四、产品绝缘及护套
工业机器人电缆的绝缘及护套材料的代号及耐温等级如下：
材料 | 代号 | 温度等级℃ | |
绝缘 | 聚氯乙烯 | V | 70 |
V2 | 90 | ||
热塑性弹性体 | S | 70 | |
S2 | 90 | ||
S3 | 90 | ||
聚乙烯 | Y | 70 | |
聚丙烯 | P | 90 | |
护套 | 聚氯乙烯混合物 | V | 70 |
V2 | 90 | ||
热塑性弹性体 | S | 70 | |
S2 | 90 | ||
聚氨酯弹性体 | U | 90 | |
五、产品代号
工业机器人软电缆（缩写IRS-R）
六、产品绝缘最小厚度
6.1动力电缆绝缘标称厚度
标称截面 mm2 | V/V2/S/S2 | S3/Y/P | ||
0.6/1kV | 450/750V | 0.6/1kV | 450/750V | |
0.75 | 0.6 | 0.6 | 0.50 | 0.40 |
1.0 | 0.7 | 0.6 | 0.50 | 0.40 |
1.25 | 0.7 | 0.6 | 0.50 | 0.40 |
1.5 | 0.8 | 0.7 | 0.6 | 0.50 |
2.5 | 0.8 | 0.8 | 0.6 | 0.50 |
4 | 1.0 | 0.8 | 0.7 | 0.50 |
6 | 1.0 | 1.0 | 0.7 | 0.50 |
10 | 1.0 | 1.0 | 0.7 | 0.6 |
6.2控制电缆和信号电缆绝缘标称厚度
标称截面 mm2 | 信号电缆（30V） | 控制电缆（300/500V及以下） | ||
V/V2/S/S2 | Y/P/S3 | V/V2/S/S2 | Y/P/S3 | |
0.14 | 0.20 | 0.15 | - | - |
0.2 | 0.20 | 0.15 | - | - |
0.25 | 0.20 | 0.15 | - | - |
0.3 | 0.30 | 0.15 | 0.40 | 0.25 |
0.34 | 0.30 | 0.20 | 0.50 | 0.25 |
0.4 | 0.30 | 0.20 | 0.50 | 0.25 |
0.5 | 0.40 | 0.20 | 0.50 | 0.3 |
0.75 | 0.50 | 0.20 | 0.50 | 0.3 |
1.0 | 0.60 | 0.3 | ||
1.25 | 0.60 | 0.35 | ||
1.5 | 0.60 | 0.35 | ||
2.5 | 0.60 | 0.35 | ||
七、订货需知
7.1订货时必须注明电缆的使用场合及使用用途（如机械臂、本体耐弯扭、拖链等）。
7.2如果线芯有识别要求，应在订货单中注明。
7.3可根据客户拖链或弯曲试验要求设计制造其它类型电缆。
