电缆规格/spec

4C*0.14mm2

版本号Version

A/0

页数Page

1

RoHS2.0

标准号Standard

-

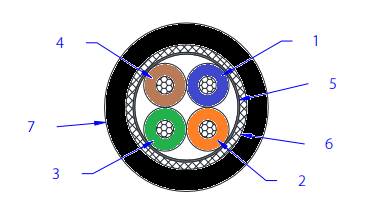

示意图/Construction

项目/Item

导体

Conductor

材质/Material

镀锡铜丝/Tinned copper

规格/Size

7/0.16mm

外径/OD

0.48mm

绝缘

Insulation

材质/Material

实心PP

平均厚度/Average thickness

0.36mm

外径/OD

1.20±0.05mm

绞合线芯

Stranded core wire

绞合线序/Stranded sequence

蓝→橙→绿→棕/Blue→Orange→Green→Brown

绞合节距/Stranded lay length

40mm

外径/OD

2.90±0.10mm

产品规格/Size of product

屏蔽

Braid

纵包/Folia

非自粘铝箔/Aluminum foil

绝缘/Insulation：

1.蓝/Blue  2.橙/Orange  3.绿/Green  4.棕/Brown

5.铝箔/Aluminum foil

6.编织丝/Wire braid

7.护套/Jacket：黑色/black

编织丝/Wire braid

镀锡铜丝/Tinned copper

规格/Size

16*8*0.10mm

护套

Jacket

材质/ Material

PVC

平均厚度/Average thickness

0.60mm

外径OD

4.60±0.20mm

印字/Marking on the surface

电气性能/Electrical Characteristics

20℃时产品衰减/ Attenuation at 20℃（±15%）

电容/Capacitance：≤50pF/m

特性阻抗/ Characteristic impedance：100±6Ω

导体直流电阻（20℃）/Max.DC conductor resistance(20℃)：125Ω/km

工作电压/ Operating voltage：60V /DC

10MHz          dB/100m          10dB

50MHz          dB/100m          23dB

100MHz         dB/100m          33dB

400MHz         dB/100m          71dB

500MHz         dB/100m          81dB

1000MHz        dB/100m          124dB

备注/ Remark：

批准/Approved

谢中良

日期/Date

2021-4-22

校对Checked

仲玉飞

日期/Date

2021-4-22

制图/Drawing

许  浩

日期/Date

2021-4-22

江苏艾力升电缆有限公司   ELESUN CABLE
